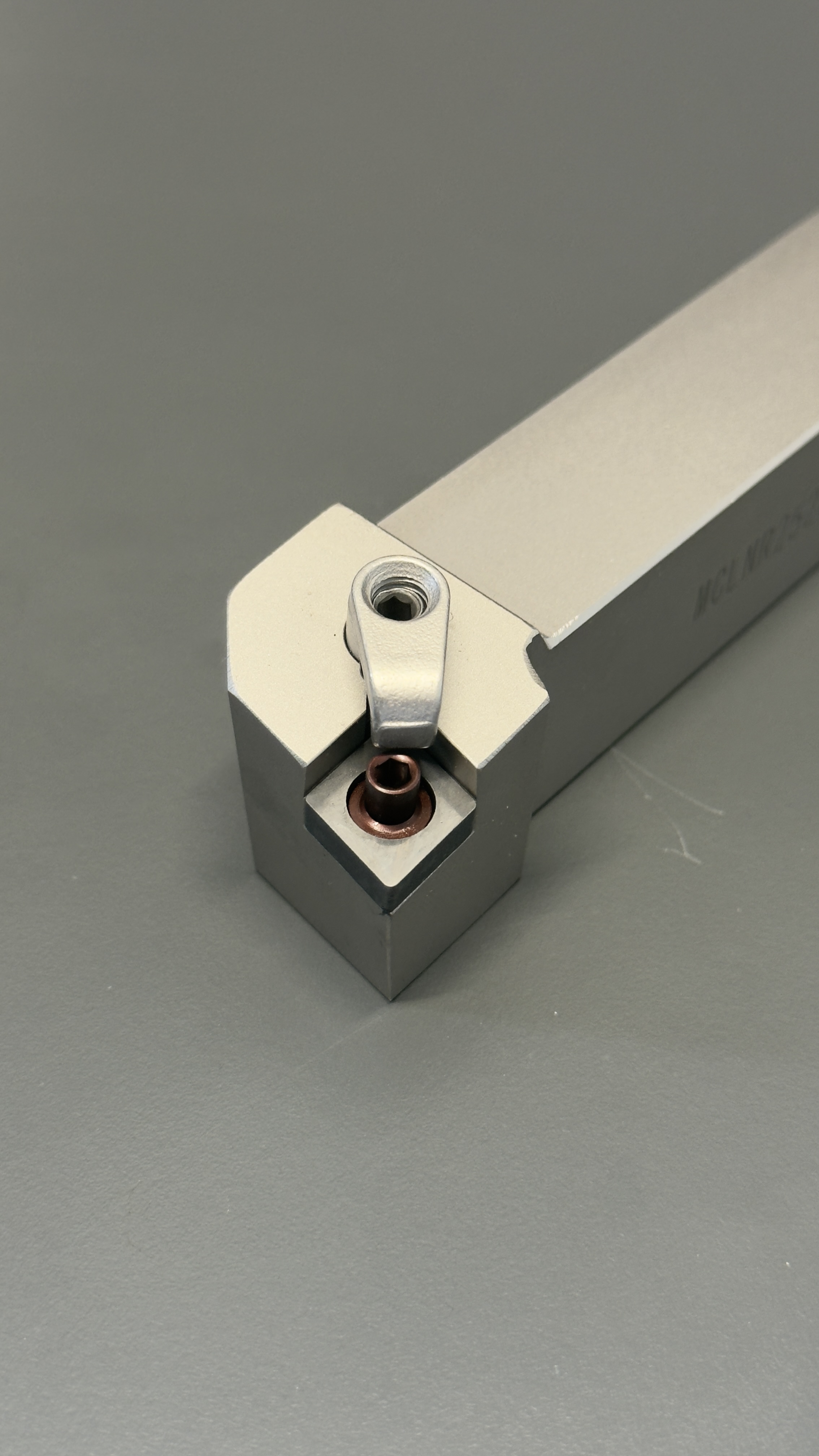

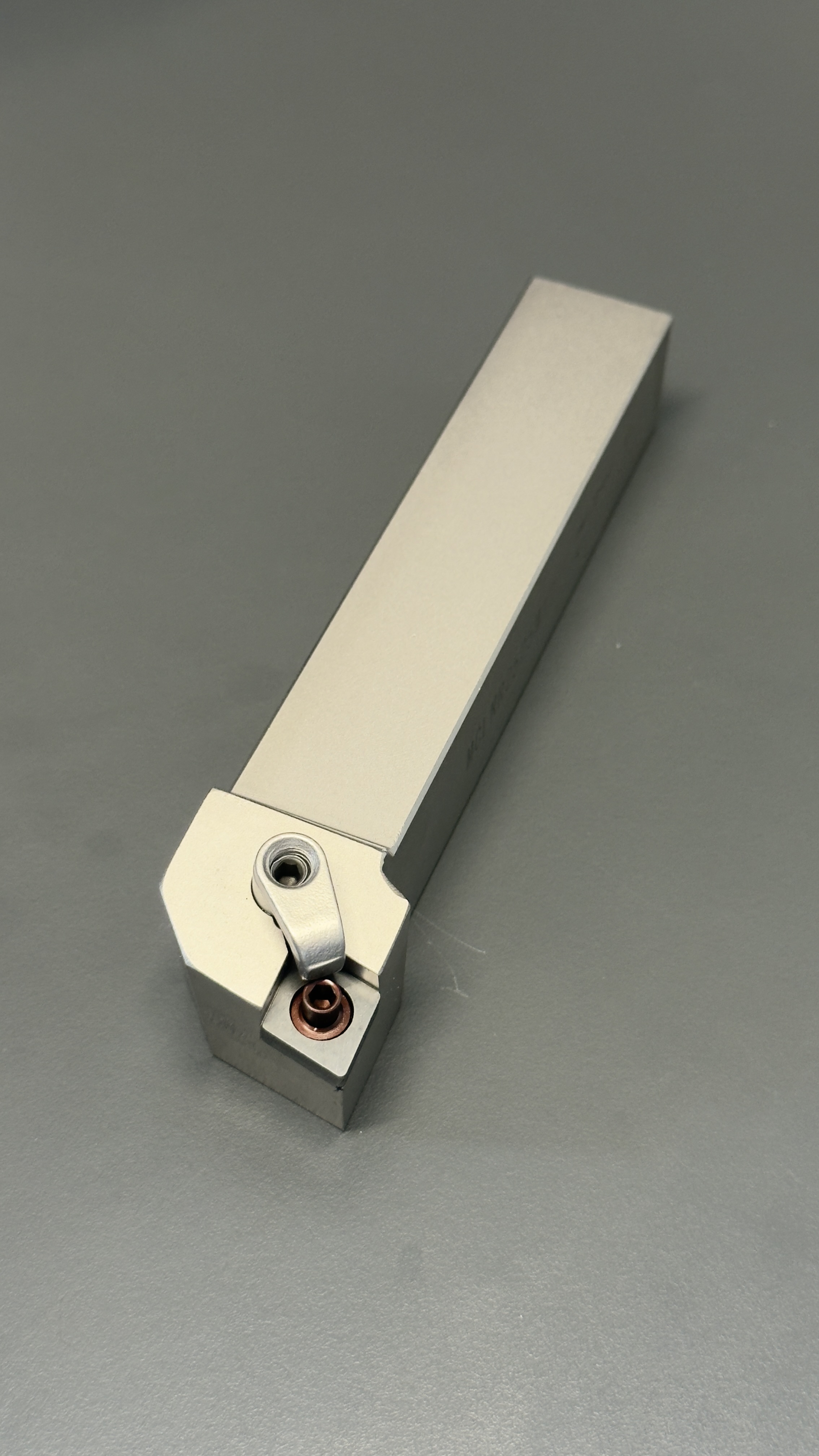

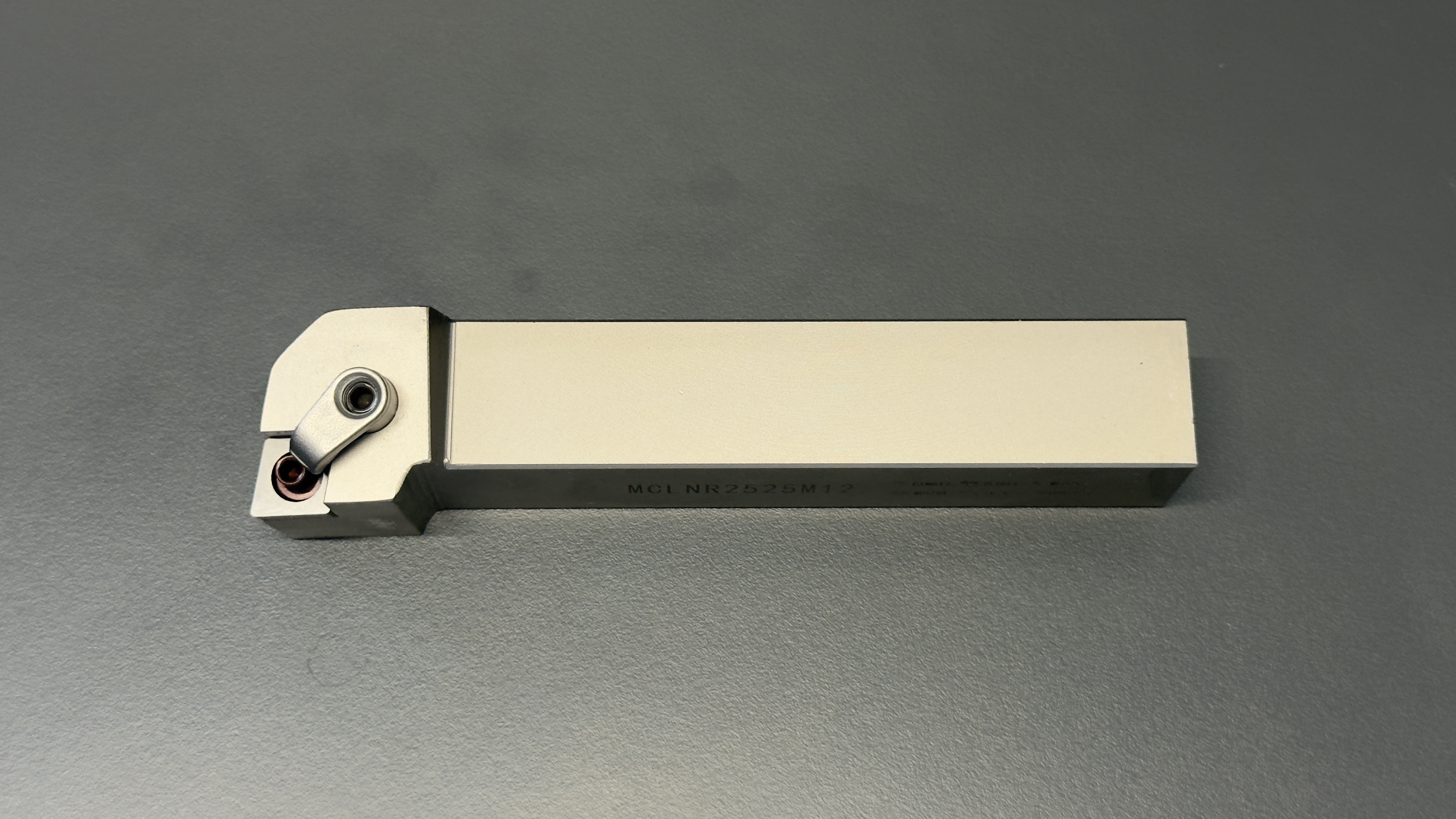

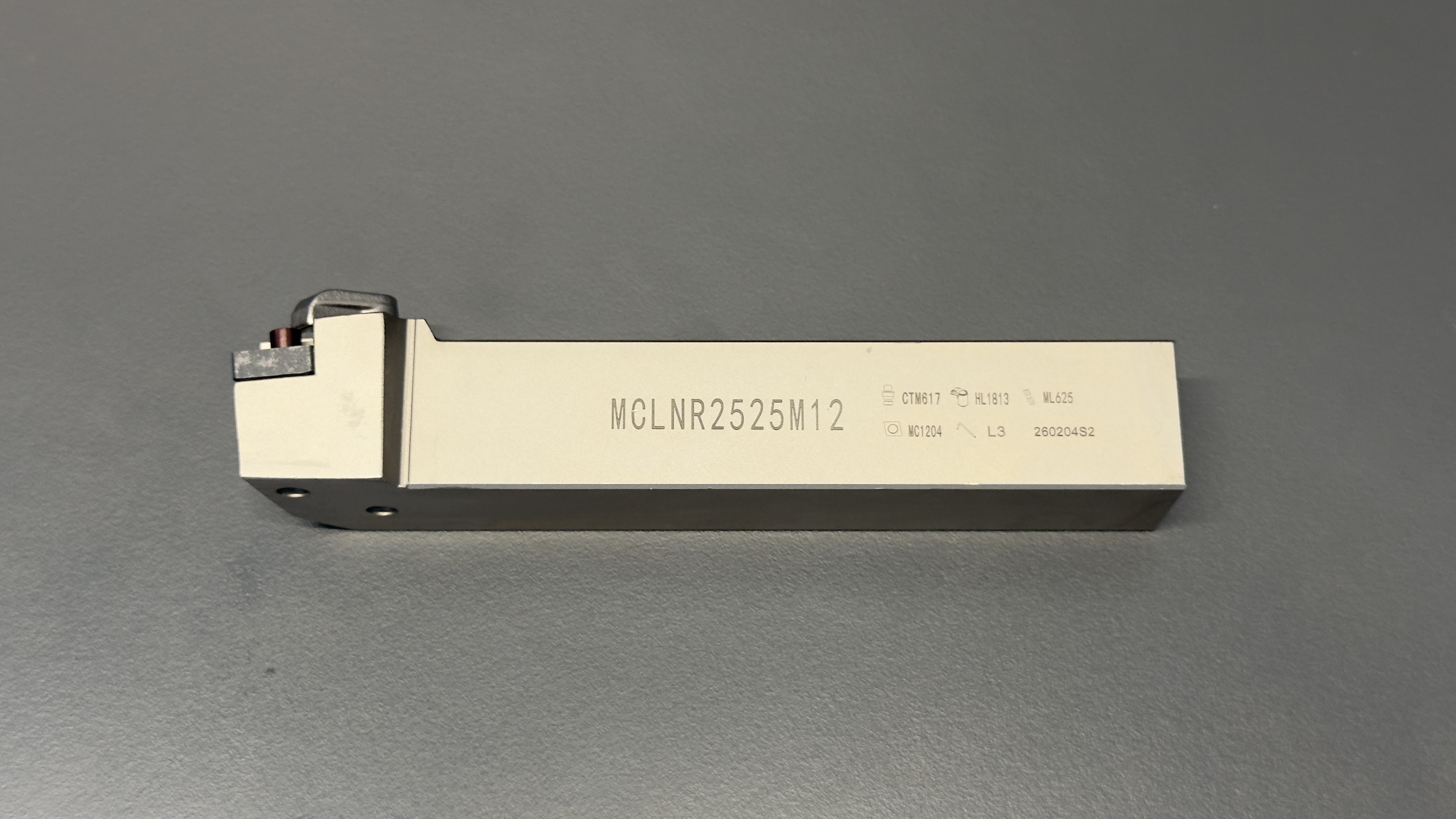

MCLN · CNMG · 95°
Portaherramientas exterior para plaquitas CNMG diseñado para operaciones de torneado general con elevada rigidez, estabilidad y productividad.
€49.46
⚠ IMPORTANTE: El suministro incluye únicamente el portaherramientas. Plaquita, tornillería y recambios se suministran por separado salvo indicación contraria.
La serie MCLN ha sido desarrollada para operaciones de torneado exterior utilizando plaquitas CNMG negativas de doble cara, ofreciendo una solución robusta y versátil para mecanizado general, producción seriada y trabajos de precisión.
Su geometría de 95° proporciona una excelente combinación entre accesibilidad, estabilidad y seguridad de corte, permitiendo realizar operaciones de cilindrado y refrentado con elevados niveles de productividad.
La configuración MCLN destaca por su elevada rigidez estructural, gran estabilidad durante el mecanizado y amplia disponibilidad de consumibles, convirtiéndose en una de las familias de soportes más utilizadas dentro de la industria metalmecánica.
DIMENSIONES DISPONIBLES
Plaquita CNMG 12
Referencia Izquierda | Referencia Derecha | Sección | Longitud |
|---|---|---|---|
MCLNL1616H12 | MCLNR1616H12 | 16 x 16 mm | 100 mm |
MCLNL2020K12 | MCLNR2020K12 | 20 x 20 mm | 125 mm |
MCLNL2525M12 | MCLNR2525M12 | 25 x 25 mm | 150 mm |
MCLNL3232P12 | MCLNR3232P12 | 32 x 32 mm | 170 mm |
MCLNL4040R12 | MCLNR4040R12 | 40 x 40 mm | 200 mm |
Plaquita CNMG 16
Referencia Izquierda | Referencia Derecha | Sección | Longitud |
MCLNL2525M16 | MCLNR2525M16 | 25 x 25 mm | 150 mm |
MCLNL3232P16 | MCLNR3232P16 | 32 x 32 mm | 170 mm |
MCLNL4040R16 | MCLNR4040R16 | 40 x 40 mm | 200 mm |
Plaquita CNMG 19
Referencia Izquierda | Referencia Derecha | Sección | Longitud |
MCLNL2525M19 | MCLNR2525M19 | 25 x 25 mm | 150 mm |
MCLNL3232P19 | MCLNR3232P19 | 32 x 32 mm | 170 mm |
MCLNL4040R19 | MCLNR4040R19 | 40 x 40 mm | 200 mm |
Característica | Valor |
Sistema | MCLN |
Tipo de herramienta | Torneado exterior |
Plaquita compatible | CNMG |
Geometría de plaquita | Negativa 80° |
Ángulo de entrada | 95° |
Versiones disponibles | Derecha e izquierda |
Sistema de amarre | Palanca superior |
Tipo de mango | Cuadrado |
Aplicación principal | Torneado exterior general |
Refrigeración | Externa |
Elevada rigidez estructural.
Excelente estabilidad durante el mecanizado.
Amplia disponibilidad de plaquitas CNMG.
Cambio rápido de consumibles.
Reducción de vibraciones.
Alta repetibilidad dimensional.
Gran fiabilidad en producción continua.
Mantenimiento sencillo.
Operación | Nivel |
Cilindrado exterior | ●●●●● |
Refrentado | ●●●●● |
Desbaste | ●●●●● |
Semiacabado | ●●●●● |
Acabado | ●●●●○ |
Perfilado ligero | ●●●○○ |
Versiones CNMG 12
Elemento | Referencia |
Plaquita | CNMG1204 |
Shim | MC1204 |
Center Pin | CTM617 |
Placa | HL1813 |
Tornillo doble | ML0625 |
Llave | L3 |
Versiones CNMG 16
Elemento | Referencia |
Plaquita | CNMG1606 |
Shim | MC1604 |
Center Pin | CTM0822 |
Placa | HL2217 |
Tornillo doble | ML0830 |
Llave | L4 |
Versiones CNMG 19
Elemento | Referencia |
Plaquita | CNMG1906 |
Shim | MC1904 |
Center Pin | CTM1022 |
Placa | HL2217 |
Tornillo doble | ML0830 |
Llave | L4 |
La serie MCLN representa una de las configuraciones más utilizadas en torneado industrial gracias a su combinación de robustez, estabilidad y facilidad de mantenimiento. Es una solución ideal para talleres que buscan máxima fiabilidad, amplia disponibilidad de consumibles y un rendimiento constante en aplicaciones de mecanizado general y producción CNC.
